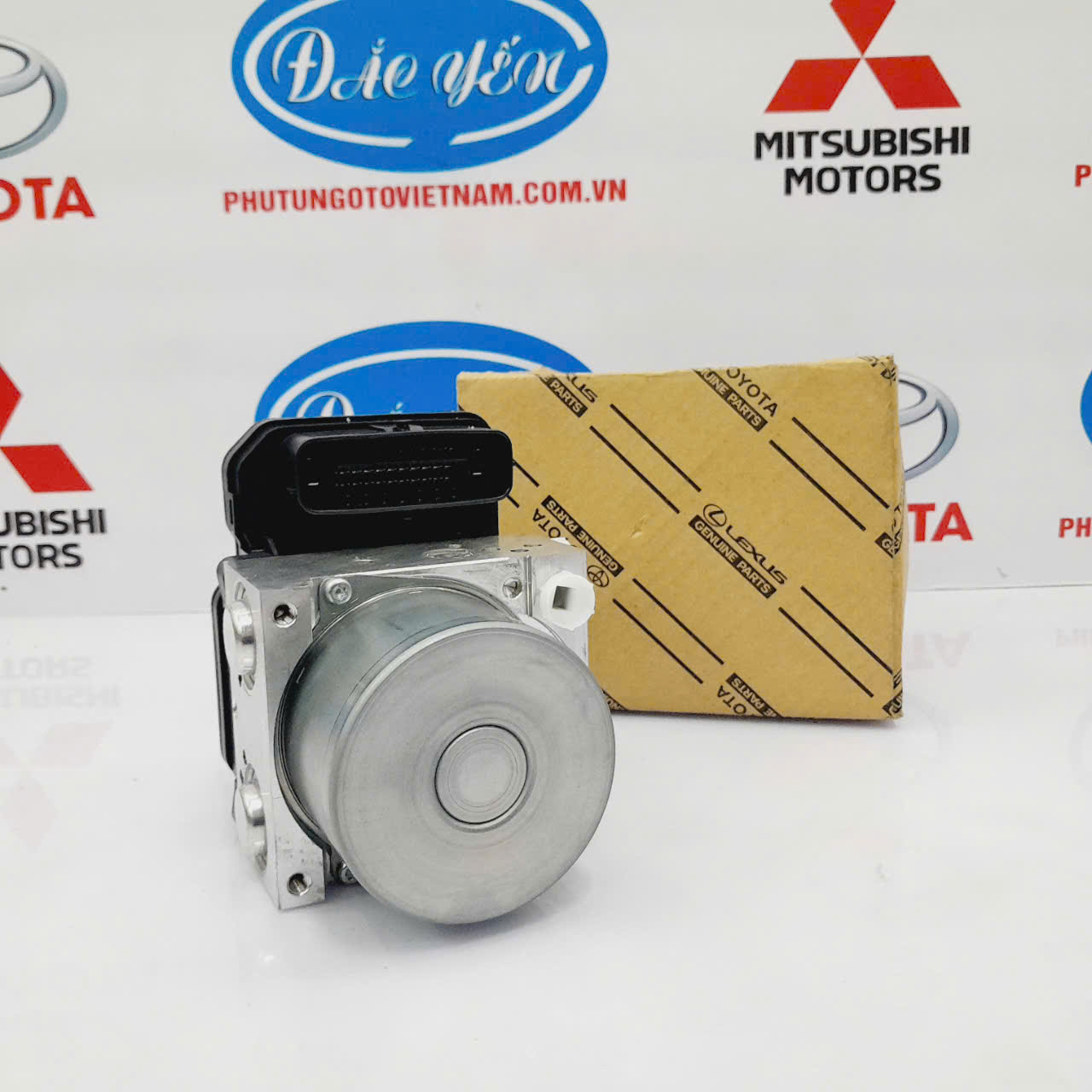

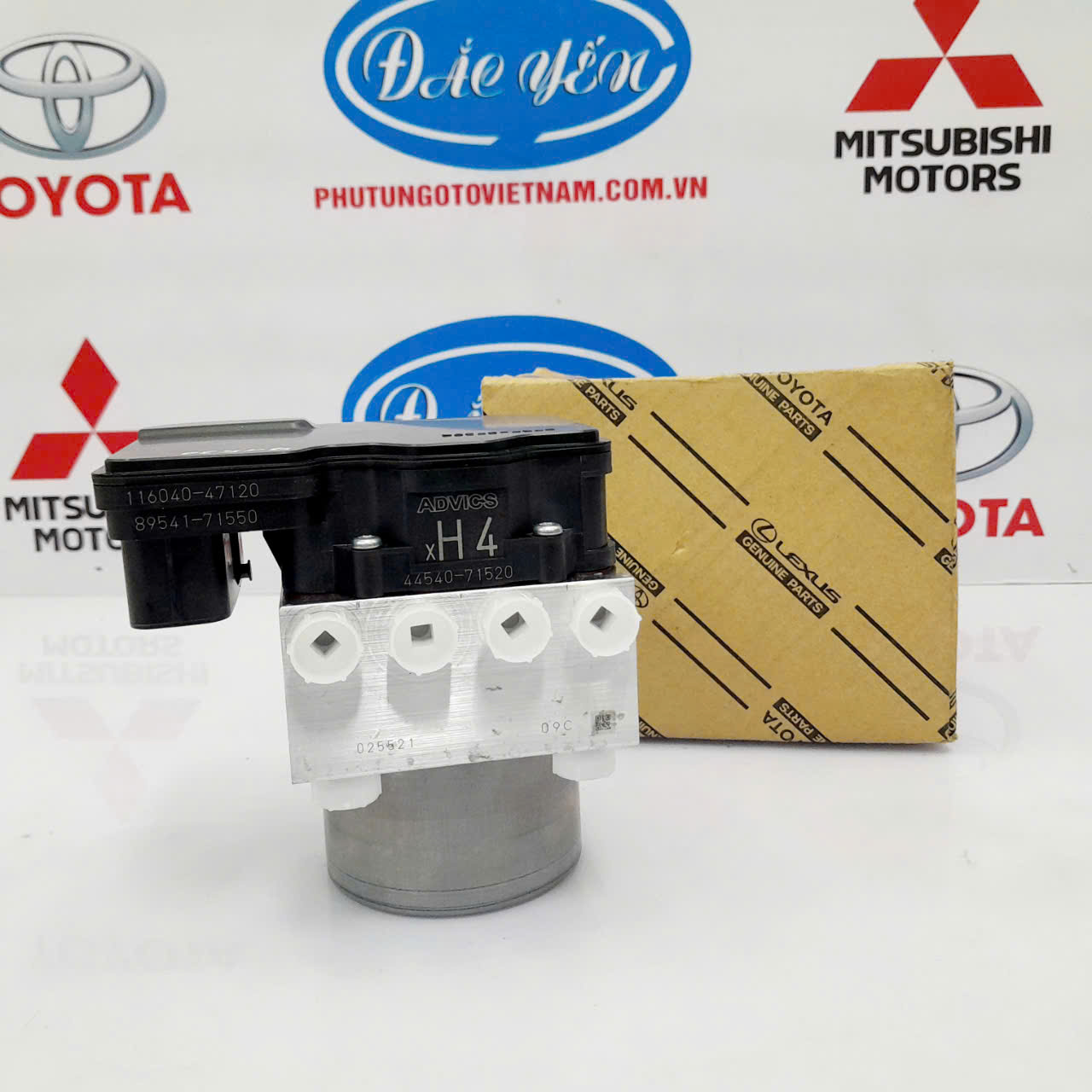

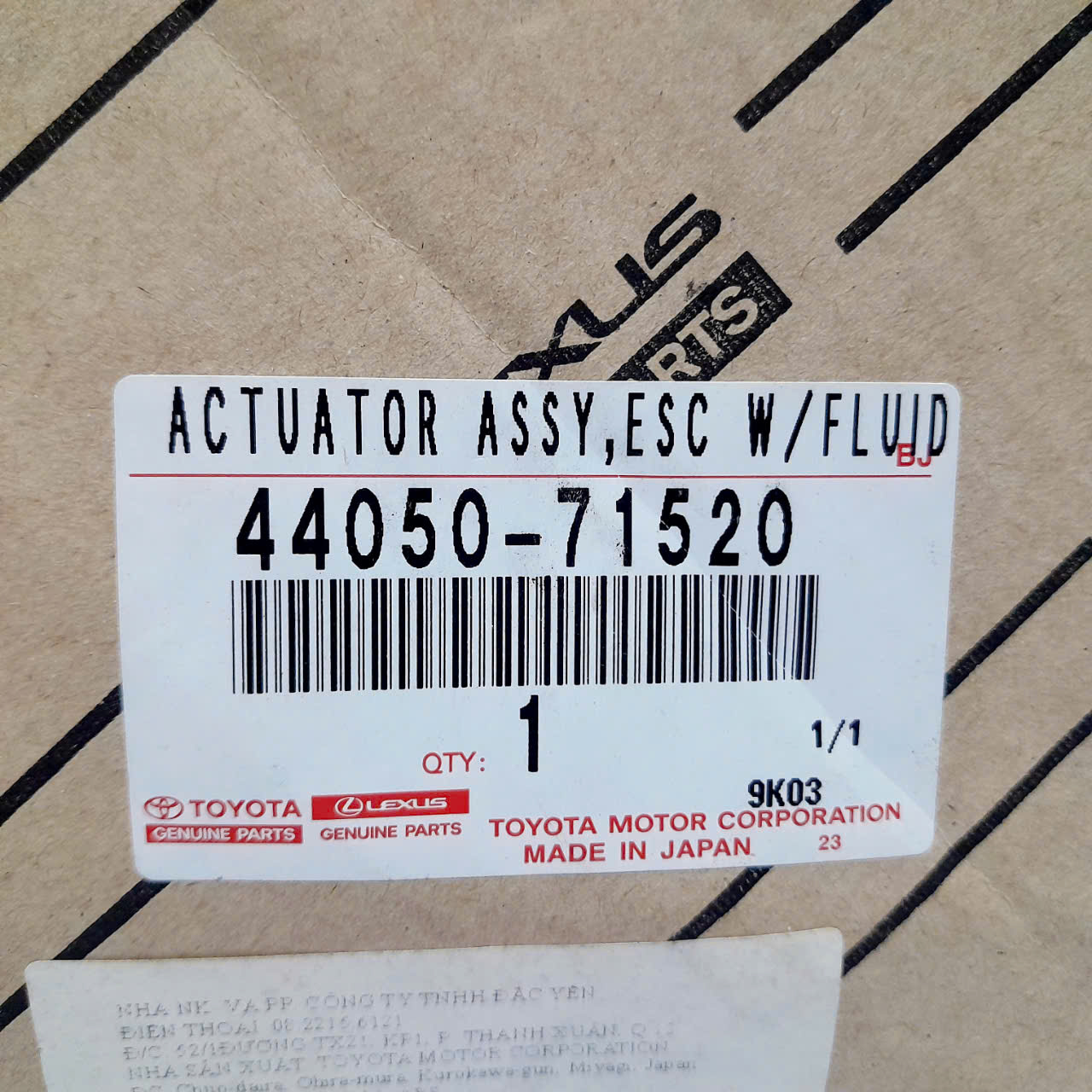

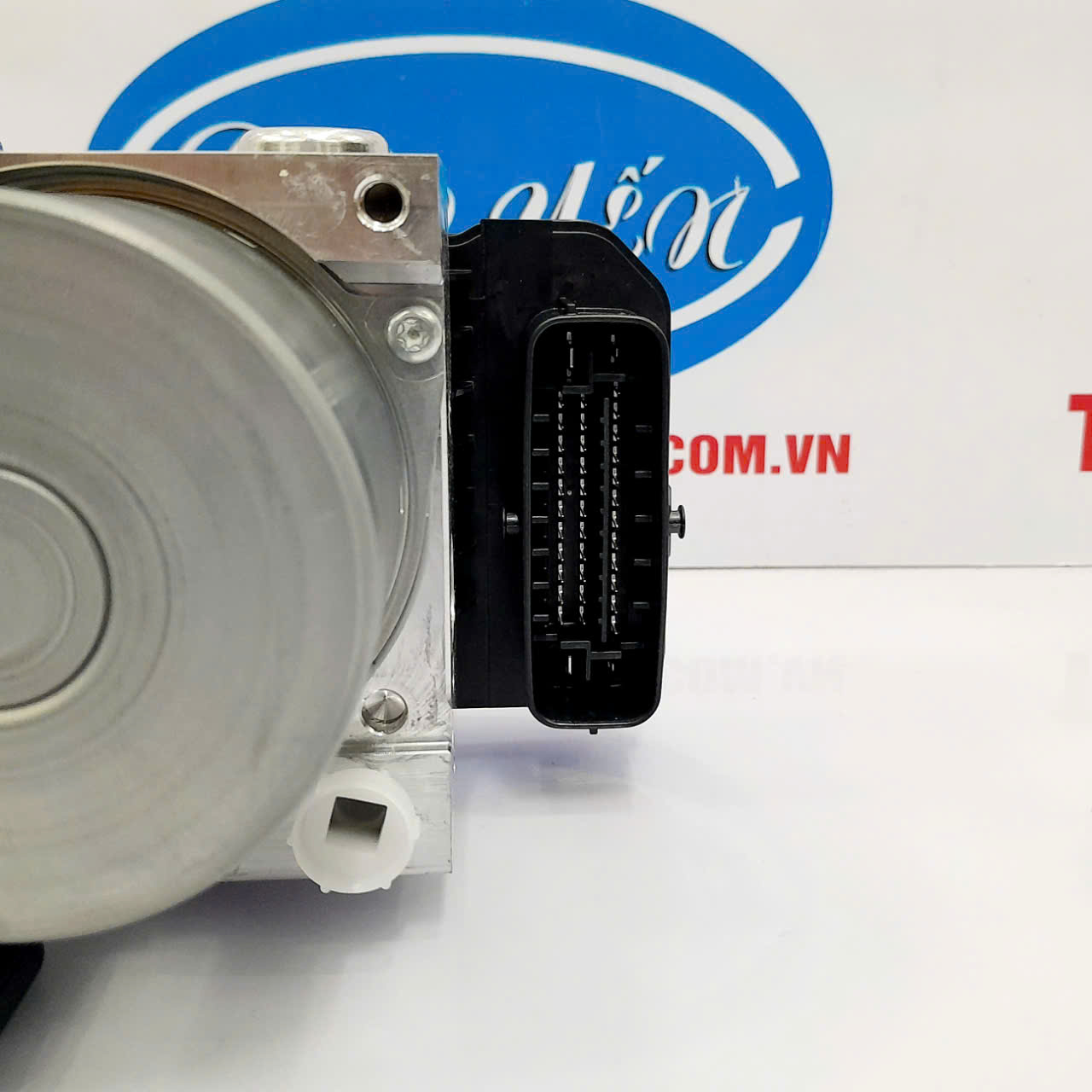

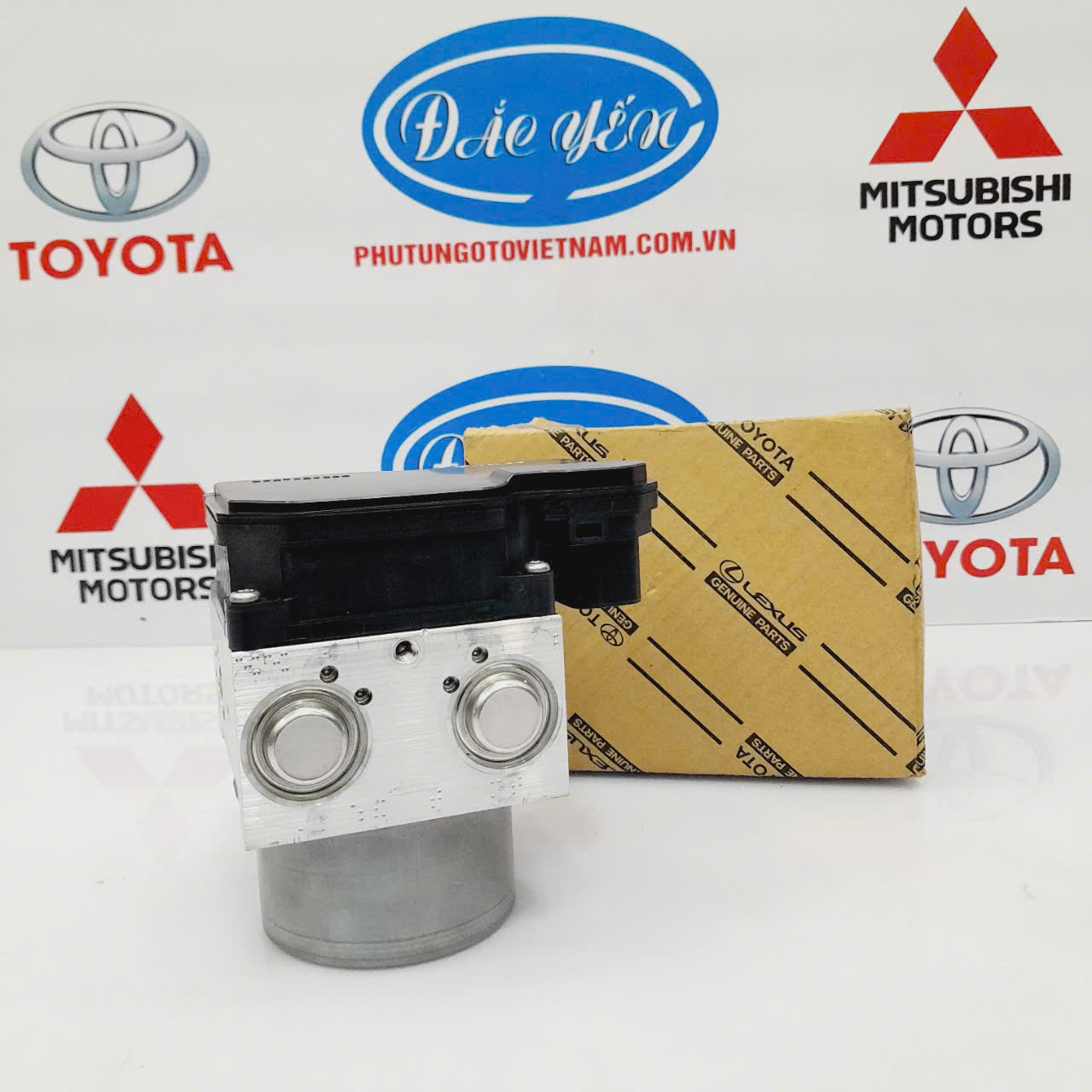

Bộ phân phối ABS Fortuner 17

Bộ phân phối ABS Fortuner 17

Chức năng của Bộ phân phối ABS (ABS Control Module):

• Nhận biết thông tin về tốc độ góc các bánh xe, từ đó tính toán ra tốc độ bánh xe và sự tăng giảm tốc của nó, xác định tốc độ xe, tốc độ chuẩn của bánh xe và ngưỡng trượt để nhận biết nguy cơ bị hãm cứng của bánh xe.
• Cung cấp tín hiệu điều khiển đến bộ chấp hành thủy lực
• Thực hiện chế độ kiểm tra, chẩn đoán, lưu giữ mã code hư hỏng và chế độ an toàn.

Vậy bộ phân phối ABS hoạt động như thế nào ?

• Khi phanh bình thường (ABS không hoạt động)

ABS không hoạt động trong quá trình phanh bình thường và ECU không gửi dòng điện đến cuộn dây của van. Do đó, van 3 vị trí ấn xuống bởi lò xo hồi vị và cửa “A” vẫn mở trong khi cửa “B” vẫn đóng.

Khi đạp phanh, áp suất dầu trong xi lanhh phanh chính tăng, dầu phanh chảy từ cửa “A” đến cửa “C” trong van điện 3 vị trí rồi tới xi lanh bánh xe. Dầu phanh không vào được bơm bởi van một chiều gắn trong mạch bơm.

Khi nhả chân phanh, dầu phanh hồi về từ xi lanh bánh xe về xi lanh chính qua cửa “C” đến cửa “A” và van một chiều số 3 trong van điện 3 vị trí.

• Khi phanh gấp (ABS hoạt động)

Nếu có bất kỳ bánh xe nào bị bó cứng khi phanh gấp, bộ chấp hành ABS điều khiển áp suất dầu phanh tác dụng lên xy lanh bánh xe đó theo tín hiệu từ ECU.Vì vậy bánh xe không bị bó cứng.

a) Chế độ giảm áp

Khi một bánh xe gần bị bó cứng, ECU gửi dòng điện 5A đến cuộn dây của van điện, làm sinh ra một lực từ mạnh. Van 3 vị trí chuyển động lên phía trên, cửa “A” đóng trong khi cửa “B” mở .

Kết quả là, dầu phanh từ xi lanh bánh xe qua cửa “C” tới cửa “B” trong van điện 3 vị trí này và chảy về bình dầu.

Cùng lúc đó, mô tơ bơm hoạt động nhờ tín hiệu từ ECU, dầu phanh được hồi trả về xi lanh phanh chính từ bình chứa. Mặt khác cửa “A” đóng ngăn không cho dầu phanh từ xi lanh chính vào van điện 3 vị trí và van một chiều số 1 và 3. Kết quả là, áp suất dầu bên trong xi lanh bánh xe giảm, ngăn không cho bánh xe bó cứng. Mức độ giảm áp suất dầu được điều chỉnh bằng cách lặp lại chế độ “ giữ áp” và “giữ”.

b) Chế độ “Giữ”

Khi áp suất bên trong xi lanh bánh xe giảm hay tăng, cảm biến tốc độ gửi tín hiệu báo rằng tốc độ bánh xe đạt đến giá trị mong muốn, ECU cấp dòng điện 2A đến cuộn dây của van điện để giữ áp suất trong xi lanh bánh xe không đổi.

Khi dòng điện cấp cho cuộn dây của van bị giảm từ 5A (ở chế độ giảm áp) xuống còn 2A (ở chế độ giữ), lực từ sinh ra trong cuộn dây cũng giảm. Van điện 3 vị trí chuyển xuống vị trí giữa nhờ lực của lò xo hồi vị làm đóng cửa”B”.

c) Chế độ “Tăng áp”

Khi tăng áp suất trong xi lanh bánh xe để tạo lực phanh lớn, ECU ngắt dòng điện cấp cho cuộn dây van điện. Vì vậy, cửa “A” của van điện 3 vị trí mở, và cửa “B” đóng. Nó cho phép dầu trong xi lanh phanh chính chảy qua cửa “C” trong van điện 3 vị trí đến xi llanh bánh xe. Mức độ tăng áp suất dầu được điều khiển nhờ lặp lại các chế độ “Tăng áp” và “Giữ”.

Những lưu ý về hệ thống ABS

Nhiều người lầm tưởng tác động chủ yếu của ABS là giảm quãng đường phanh. Thực tế không phải như vậy. Giảm quãng đường phanh không giúp xe an toàn hơn và trên thực tế, có vô số phương pháp thực hiện điều này mà không cần ABS.

Lợi ích hàng đầu của ABS là cho phép tài xế tiếp tục kiểm soát được hướng lái và chống hiện tượng trượt khi phanh gấp.

Tuy nhiên, nhiều nghiên cứu gần đây cho thấy tỷ lệ tai nạn giữa xe có và không có ABS gần như không khác biệt. Điều này được giải thích là nhiều người sử dụng, hoặc ít nhất là quan niệm về ABS không đúng. Ngoài ra, tâm lý ỉ lại vào ABS khiến một số người phóng nhanh vượt ẩu trong khi nếu đi xe không có thiết bị này, họ lại rất cẩn thận.

Xe không có ABS sẽ bị mất lái trong khi xe có ABS vẫn giữ được hướng đi theo ý muốn. Tuy nhiên, ABS không làm hộ tài xế điều này mà hoàn toàn phụ thuộc kỹ năng của người điều khiển. ABS chỉ là công cụ trợ giúp.

Một quan chức của Cơ quan an toàn giao thông quốc gia Mỹ NHTSA nói: “ABS là công nghệ xa lạ với hầu hết mọi người”. Vì thế, lái xe phải được đào tạo để thực hiện động tác phanh một cách nhẹ nhàng trên những đoạn đường trơn để tránh hiện tượng trượt, trước khi nghĩ tới sự trợ giúp của ABS.
Trong tình huống khẩn cấp, tài xế phải loại bỏ kiểu phanh truyền thống “nhấn rồi nhả”. Phương pháp tốt nhất lúc đó là “nhấn và lái”, bởi ABS đã làm hộ việc chống bó cứng bánh, nhiệm vụ lúc đó của tài xế chỉ là điều khiển sao cho xe an toàn nhất.
Vì vậy, bạn nên tìm một nơi nào đó để thử nghiệm cách lái xe khi phanh gấp mà có ABS. Sự thành thạo trong xử lý tình huống là cơ hội khai thác tối đa hiệu quả của thiết bị này

Những lỗi thường gặp ở bộ phân phối ABS :

Hệ thống phanh ABS không hoạt động: Khi hệ thống phanh ABS không hoạt động, xe vẫn tiếp tục di chuyển, tuy nhiên trong quá trình phanh xe được thực hiện theo hệ thống phanh tiêu chuẩn (kiểu cổ điển) do đó sẽ không đảm bảo được sự an toàn trong quá trình phanh xe.

Bộ phân phối ABS hoạt động nhưng không hiệu quả: Quá trình kiểm tra hệ thống phanh ABS hoạt động nhưng không được hiệu quả cũng tương tự như quá trình kiểm tra hệ thống phanh ABS không hoạt động các lái xe cứ áp dụng tương tự, tuy nhiên sẽ có thêm công đoạn kiểm tra công tắc đèn phanh “brake-light switch”, bởi vì tín hiệu phanh từ chân tài xế được đưa về hộp thông qua công tắc đèn phanh.

Khi gặp các tình trạng hư hỏng phanh ABS trên các chủ xe cần đến trung tâm sửa chữa bảo dưỡng  gần nhất để có những giải pháp ngay tức khắc. Vì như trong bài đọc đã được đề cập hệ thống phanh ABS đóng vai trò quan trọng trong việc điều khiển xe cũng như mang lại sự an toàn cho bản thân và người đồng hành. Nếu cần thay mới thì Công ty phụ tùng ô tô Đắc Yến là 1 trong những nhà cung cấp phụ tùng Toyota chính hãng hàng đầu tại Việt Nam luôn có các phụ tùng thay thế chính hãng - đảm bảo chất lượng - giá cả cạnh tranh.
